Ableitfähige Bodenbeschichtungen
Sicher. Robust. Langlebig.
Elektrisch ableitfähige Böden sind entscheidend, um statische Aufladungen in sensiblen Fertigungsumgebungen sicher abzuleiten. Sie schützen empfindliche elektronische Komponenten vor Schäden und/oder gewährleisten eine konstante Produktions- und Arbeitssicherheit. Unsere Lösungen bieten optimalen Schutz für Reinräume und andere anspruchsvolle Umgebungen.
Ableitfähige-Bodenbeschichtungen
Einsatzbereiche und Eigenschaften
ESD-Schutz
Vielseitig und anpassungsfähig.
Ableitfähige Reinraumböden spielen eine bedeutende Rolle in der Fertigungsumgebung der Elektronikbranche, besonders in der Halbleiter- und Mikroelektronikproduktion. Diese spezialisierten Bodenbeläge sind darauf ausgelegt, statische Aufladungen von Personen und Equipment sicher abzuleiten. Statische Elektrizität kann bei spontaner Entladung empfindliche elektronische Komponenten anschädigen oder gar zerstören. Die Anschädigung ist jedoch die gefährlichere, denn wenn die Komponenten erst verbaut sind und bei Benutzung ausfallen, kann dies zu gravierenden Schäden und Mängeln führen.
ESD-Böden müssen 3 Anforderungen* erfüllen:
- Erdableitwiderstand:
Der Erdableitwiderstand muss 106 Ohm (1 Mega-Ohm) unterschreiten - Systemwiderstand:
Der Systemwiderstand Mensch-Schuh-Boden muss 109 Ohm unterschreiten
- Walking-Test:
Der Walking-Test muss < 100 Volt ausfallen.
* Gemessen und geprüft werden diese drei Punkte nach DIN EN 61340-5-1.
Explosionsschutz
Besonders in pharmazeutischen Produktionsbetrieben gibt es Bereiche, die stark Lösemittel belastet sind. Da Lösemittel in der Regel einen niedrigen Flammpunkt haben, können sie die Luft rasch anreichern und in der richtigen Konzentration mit Luft eine explosive Atmosphäre bilden, wie es beispielsweise bei Ethanol der Fall ist. Sollte eine spontane statische Entladung einen Funken verursachen, könnte dies eine Explosion der gesamten Raumluft-Atmosphäre auslösen. Dies würde sowohl erhebliche Gefahren für die Gesundheit und das Leben der Beschäftigten als auch schwere Schäden am Gebäude mit sich bringen.
Deswegen müssen elektrisch ableitfähige Bodenbeschichtungen oft gemäß EN DIN 1081 ausgeführt werden (ATEX-gerecht).
Personenschutz
Im Bereich des Personenschutzes gibt es elektrisch ableitfähige Fußböden, die jedoch nicht durch Normen geregelt sind. Hier steht der Komfort im Vordergrund, weniger der Schutz von Leib und Leben. Ziel ist es, kurze „elektrische Schläge“, wie sie beispielsweise auftreten, wenn man nach dem Aussteigen aus dem Auto das Dach berührt, zu vermeiden. Diese Entladungen sind zwar harmlos, können jedoch unangenehm sein – besonders bei häufigerem Auftreten am Arbeitsplatz, etwa beim Berühren von Edelstahl-Equipment.
Wartung

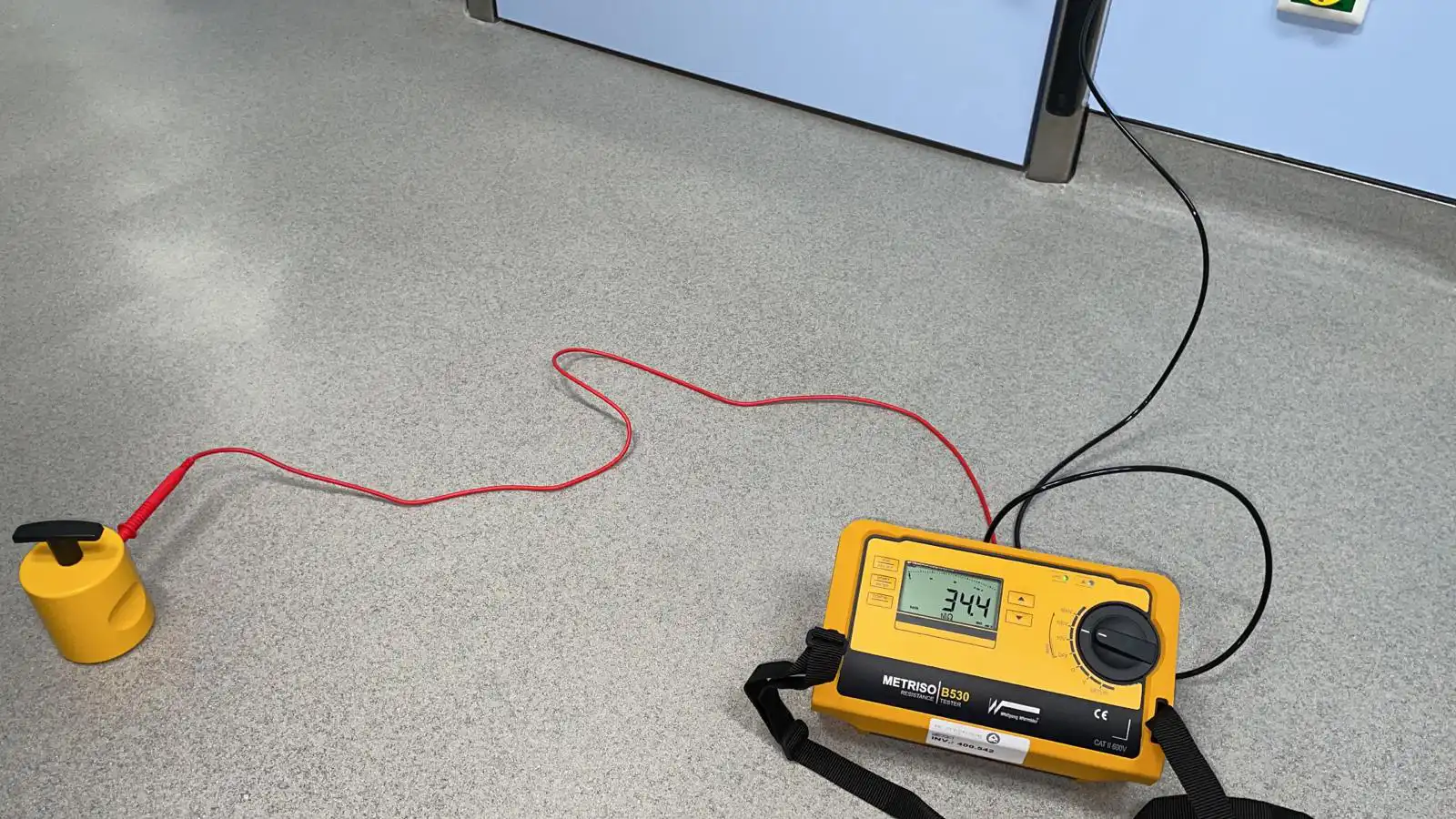

Regelmäßige Wartung und Überprüfung stellt sicher, dass das Erdableitungssystem auch ordnungsgemäß funktioniert. Dabei können folgende Verfahren eingesetzt werden: Leitfähigkeitstest, visuelle Inspektion und Reinigung bzw. Einpflege mit geeigneten Mitteln.
FAQ
Häufig gestellte Fragen
Wie ist die Funktionsweise von elektrisch ableitfähigen Bodenbeschichtungen?
Elektrisch ableitfähige Bodenbeschichtungen werden mit leitfähigen Füllstoffen versetzt und bilden eine durchgängig leitfähige Schicht. Dabei ist die Beschichtung so konzipiert, dass sie einen Oberflächenwiderstand und Volumenwiderstand aufweist, um die elektrische Ladung effektiv abzuleiten, ohne einen Kurzschluss zu verursachen. Spezielle Anschlusspunkte, sogenannte Erdungspunkte, werden in regelmäßigen Abständen im Bodenbelag installiert. Sie verbinden die leitfähige Schicht mit dem Erdungssystem, um die statische Elektrizität sicher abzuleiten.
Wesentlich ist auch das Tragen von elektrisch ableitfähigem Schuhwerk, da das System sonst nicht wirksam ist.
